MODELOS DE ARDUINO

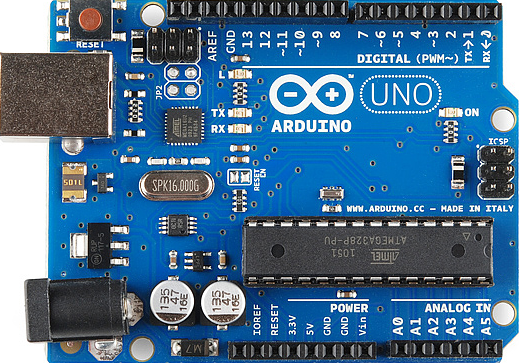

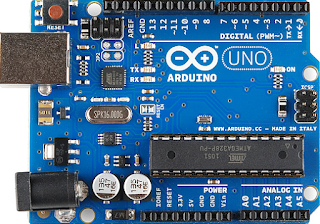

ARDUINO UNO R3



Este es el nuevo Arduino Uno R3, utiliza el microcontrolador ATmega328. En adición a todas las características de las tarjetas anteriores, el Arduino Uno utiliza el ATmega16U2 para el manejo de USB en lugar del 8U2 (o del FTDI encontrado en generaciones previas). Esto permite ratios de transferencia más rápidos y más memoria. No se necesitan drivers para Linux o Mac (el archivo inf para Windows es necesario y está incluido en el IDE de Arduino).

La tarjeta Arduino Uno R3 incluso añade pins SDA y SCL cercanos al pin AREF. Es más, hay dos nuevos pines cerca del pin RESET. Uno es el IOREF, que permite a los shields adaptarse al voltaje brindado por la tarjeta. El otro pin no se encuentra conectado y está reservado para propósitos futuros. La tarjeta trabaja con todos los shields existentes y podrá adaptarse con los nuevos shields utilizando esos pines adicionales.

El Arduino es una plataforma computacional física open-source basada en una simple tarjeta de I/O y un entorno de desarrollo que implementa el lenguaje Processing/Wiring. El Arduino Uno R3 puede ser utilizado para desarrollar objetos interactivos o puede ser conectado a software de tu computadora (por ejemplo, Flash, Processing, MaxMSP). El IDE open-source puede ser descargado gratuitamente (actualmente para Mac OS X, Windows y Linux).

Nota: Esta plataforma requiere la carpeta de drivers Arduino 1.0 para poder instalarlo de forma apropiada en algunos computadores. Hemos probado y confirmado que el Arduino Uno R3 puede ser programado en versiones anteriores del IDE. Sin embargo, la primera vez que uses el Arduino en una nueva computadora deberás tener el Arduino 1.0 instalado en la máquina. Si estás interesado en leer más acerca de los cambios en el IDE, revisa las notas oficiales de Arduino 1.0.

Características:

• Microcontrolador ATmega328.
• Voltaje de entrada 7-12 V.
• 14 pines digitales de I/O (6 salidas PWM). 6 entradas analógicas.
• 32 KB de memoria Flash.
• Reloj de 16 MHz de velocidad.

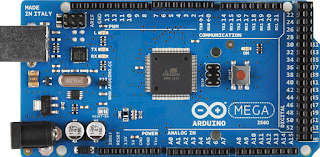

ARDUINO MEGA 2560 R3

El Arduino Mega está basado en el microcontrolador ATMega2560. Tiene 54 pines de entradas/salidas digitales (14 de las cuales pueden ser utilizadas como salidas PWM), 16 entradas analógicas, 4 UARTs (puertos serie por hardware), cristal oscilador de 16 Mhz, conexión USB, jack de alimentación, conector ICSP y botón de reset. Incorpora todo lo necesario para que el microcontrolador trabaje; simplemente conectalo a tu PC por medio de un cable USB o con una fuente de alimentación externa. El Arduino Mega es compatible con la mayoría de los shields diseñados para Arduino Duemilanove, Diecimila o UNO.

Esta nueva versión de Arduino Mega 2560 además de todas las características de su sucesor, el Arduino Mega ahora utiliza un microcontrolador ATMega8U2 en vez del chip FTDI. Esto permite mayores velocidades de transmisión por su puerto USB y no requiere drivers para Linux o MAC (archivo inf es necesario para Windows) además ahora cuenta con la capacidad de ser reconocido por el PC como un teclado, mouse, joystick, etc.

Características:

• Microcontrolador ATmega2560.
• Voltage de entrada de – 7-12 V. 54 pines digitales de Entrada/Salida (14 de ellos son salidas PWM).
• 16 entradas analógicas.
• 256 KB de memoria flash.
• Velocidad del reloj de 16 Mhz

 ARDUINO LEONARDO

El Leonardo es la primera placa de desarrollo de Arduino que utiliza un microcontrolador con USB incorporado. Usando el ATmega32U4 como su único microcontrolador permite que sea más barato y más simple. También, debido a que el 32U4 está manejando el USB directamente, estan disponibles bibliotecas de código que permiten a la placa emular un teclado de computadora, ratón, y más usando el protocolo USB HID!

Tiene 20 pines digitales de entrada / salida (de los cuales 7 puede utilizarse para salidas PWM y 12 entradas como analógicas), un oscilador de 16 MHz, una conexión micro USB, un conector de alimentación, un conector ICSP, y un botón de reinicio. Contiene todo lo necesario para apoyar el microcontrolador; basta con conectarlo a un ordenador con un cable USB, adaptador AC a DC o batería para empezar.

Características:

• Microcontrolador ATmega32u4.
• Voltaje de entrada: 7-12 V.
• 20 Pines digitales I/O.
• 7 canales PWM. 12 ADCs.
• Velocidad de reloj 16 MHz.
• 32 KB de memoria Flash.

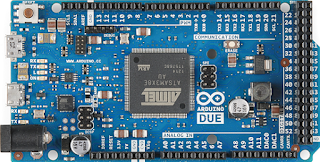

 ARDUINO DUE

El Arduino Due es la primera placa de desarrollo de Arduino basado en ARM. Esta placa esta basada en un potente microcontrolador ARM CortexM3 de 32 bits, programable mediante el familiar IDE de Arduino. Aumenta la potencia de cálculo disponible para los usuarios de Arduino manteniendo el lenguaje lo mas compatible posible para que muchos programas puedan migrar en cuestión de minutos.

El Arduino Due dispone de 54 pines digitales de entrada / salida (de los cuales 12 pueden utilizarse para salidas PWM), 12 entradas analógicas, 4 UARTs (puertos serie), un reloj de 84 MHz, una conexión USB OTG, 2 DAC (convertidor digital a analógico), 2 TWI, un conector de alimentación, un cabezal SPI, un conector JTAG, un botón de reinicio y un botón de borrado. También hay algunas características interesantes como DACs, Audio, DMA, una biblioteca multitarea experimental y más.

Para compilar el código para el procesador ARM, necesitarás la última versión del IDE de Arduino: v1.5 (Después de un período de prueba y depuración, este reemplazará al 1.0.1 IDE al completo)

Debido a las limitaciones de tensión del sistema impuesto por el Atmel SAM3X8E, los shields de Arduino basados en los modelos de 5 V no funcionarán correctamente. Todos los shields que implementen plenamente la disposición Arduino R3 son compatibles directamente (como el Arduino WiFi y Ethernet Shield), pero otros shields podrían no ser compatibles. Tenga cuidado cuando este enchufando cosas!

Nota: A diferencia de otras placas Arduino, la placa Arduino Due funciona a 3.3 V. El voltaje máximo que los pines de I/O pueden tolerar es 3.3 V. Proporcionar voltajes más altos, como 5 V a un pin I/O podría dañar la placa.

Características:

• Microcontrolador: AT91SAM3X8E
• Voltaje de operación: 3.3 V
• Voltaje de entrada recomendado: 7-12 V
• Voltaje de entrada min/max: 6-20 V
• Digital I/O Pins: 54 (de los cuales 12 son salida PWM)
• Pines de entrada analógica: 12
• Pines de salida analógica: 2
• Corriente total de salida DC en todas las lineas I/O: 130 mA
• Corriente DC para el Pin de 3.3 V: 800 mA
• Corriente DC para el Pin de 5 V: 800 mA
• Memoria Flash: 512 KB disponibles para aplicaciones del usuario SRAM: 96 KB (dos bancos: 64KB y 32KB)
• Velocidad del reloj: 84 MHz

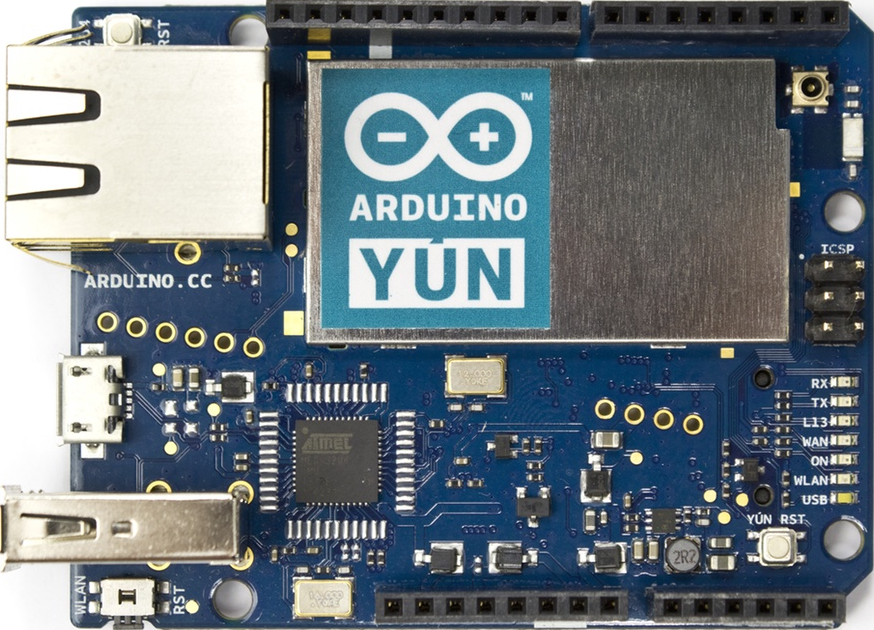

 ARDUINO YÚN

El Arduino YÚN es el primer miembro de una nueva familia de Arduinos que combina el poder de Linux con la facilidad de uso de las placas Arduino.

El Arduino YÚN es la combinación de un Arduino Leonardo (basado en el procesador Atmega32U4) con un chip interno de Wifi ejecutandose Linino (una distribución GNU/Linux basada en OpenWRT). La máquina Linux está embebida en el PCB de Arduino Leonardo y ambos están comunicados, por lo que es muy fácil ejecutar comandos Arduino desde Linux y utilizar las interfaces Ethernet y Wifi.

Históricamente, la interfaz Arduino con servicios web complejos ha sido todo un reto debido a limitada cantidad de memoria disponible. Los servicios Web suelen utilizar formatos basados ​​en texto como XML que requieren bastante memoria RAM para poder analizarlos. En Arduino Yun hemos creado una biblioteca llamada bridge, que delega todas las conexiones y el procesamiento de las transacciones de red HTTP en la máquina Linux incluida en la tarjeta.

Para hacer aún más sencilla la creación de aplicaciones complejas, el Arduino Yun viene cargado con la potencia de Temboo, una startup innovadora que proporciona un acceso normalizado a 100 + APIs, bases de datos y servicios de código a partir de un único punto de contacto, permitiendo a los desarrolladores mezclar y combinar los datos procedentes de múltiples plataformas (por ejemplo, Facebook, Foursquare, Dropbox e incluso FedEx y PayPal).

La YUN se puede programar con un cable USB de la forma Arduino clásica o através de la conexión Wi-Fi sin necesidad de conectarse físicamente. El nuevo IDE Arduino 1.5.4 tiene la capacidad de detectar cualquier Arduino Yun conectado a la red local. Al hacer click en el nombre de la tarjeta y la introducción de una contraseña es todo lo que se necesita para programar una YUN.

Especificaciones Técnicas:

• Microcontrolador ATmega32u4
• Tensión de trabajo 5 V<
• Tensión de entrada (recomendada) 5 V via microUSB o PoE 802.3af
• Tensión de entrada (limites) 6-20 V
• Pines Digitales I/O 14
• Canales PWM 7>
• Canales de entrada analógica 6 (más 6 multiplexados en 6 pines digitales)
• Corriente DC por pin I/O 40 mA
• Corriente DC por pin a 3.3 V 50 mA
• Memoria Flash 32 KB (ATmega32u4) de los cuales 4 KB se usan para el bootloader
• SRAM 2.5 KB (ATmega32u4)
• EEPROM 1 KB (ATmega32u4)
• Velocidad del reloj 16 MHz
• MIPS 24K trabajando el microprocesador a 400 MHz
• DDR2 64 MB de RAM y 6 MB SPI Flash
• Completa IEEE 802.11bgn 1×1 AP o router
• Dispositivo host USB 2.0 poE compatible 802.3af
• Soporte para tarjeta MicroSD

 ARDUINO PRO MINI 328, 5 V, 16 MHz

¡Es azul! Es delgado (0,8 mm)! Es el Arduino Pro Mini !. Se trata de un Arduino a 5 V que ejecuta el gestor de arranque a 16 MHz. Arduino Pro Mini no viene provisto de conectores para que pueda soldar un cable en cualquier conector con cualquier orientación que necesita. Recomendamos a los usuarios que comienzan con Arduino que usen el Duemilanove. Es una gran placa que lo llevará a trabajar rápidamente. La serie Pro Arduino está destinada a los usuarios que entienden las limitaciones de tensión del sistema (5 V), la falta de conectores USB, etc.

Realmente queríamos para reducir al mínimo el costo de un Arduino. La Arduino Pro Mini es como el Arduino Mini (los mismos pines), pero para mantener el bajo costo, utilizamos todos los componentes SMD, circuito impreso de dos capas, etc. Esta placa se conecta directamente a la placa base FTDI Breakout y soporta auto-reset. La Arduino Pro Mini también funciona con el cable FTDI pero el cable FTDI no llevar a cabo el pin DTR por lo que la función de auto-reset no funcionará.

Caracteristicas:

• ATmega328 funcionando a 16 MHz con resonador externo (0,5% de tolerancia)
• Conexión USB de placa
• Soporta auto-reset
• Regulador de 5V Salida máxima de 150 mA
• Protección contra sobreintensidad
• Protegido contra inversión de polaridad
• Entrada de CC 5 V hasta 12 V
• LEDs de presencia de tensión y de estado

 ARDUINO PRO MINI 328, 3.3 V, 8 MHz

¡Es azul! Es delgado (0,8 mm)! Es el Arduino Pro Mini !. Se trata de un Arduino a 3,3V. No viene provisto de conectores para que puedas soldar un cable en cualquier conector con cualquier orientación que necesites.

La serie Pro Arduino está destinada a los usuarios que entienden las limitaciones de tensión del sistema (3.3 V), la falta de conectores USB, etc.

La Arduino Pro Mini es como el Arduino Mini (los mismos pines), pero para mantener el bajo costo, utilizamos todos los componentes SMD, circuito impreso de dos capas, etc. Esta placa se conecta directamente a la placa base FTDI Breakout y soporta auto-reset. La Arduino Pro Mini también funciona con el cable FTDI pero el cable FTDI no lleva incorporado el pin DTR por lo que la función de auto-reset no funcionará.

 Caracteristicas:

• ATmega328 funcionando a 8 MHz con resonador externo (0,5% de tolerancia)
• La baja tensión de alimentación hace inecesario cualquier interface para dispositivos que trabajan a 3.3 V (GPS, acelerómetros, sensores, etc).
• Conexión USB externa a la placa
• Soporta auto-reset
• Regulador de 3.3 V
• Salida máxima de 150 mA
• Protección contra sobreintensidad
• Protegido contra inversión de polaridad
• Entrada de CC 3.3 V hasta 12 V
• LEDs de presencia de tensión y de estado

Dimensiones:

• 0.7×1.3″ (18x33mm)
• Peso menor de 2 gramos

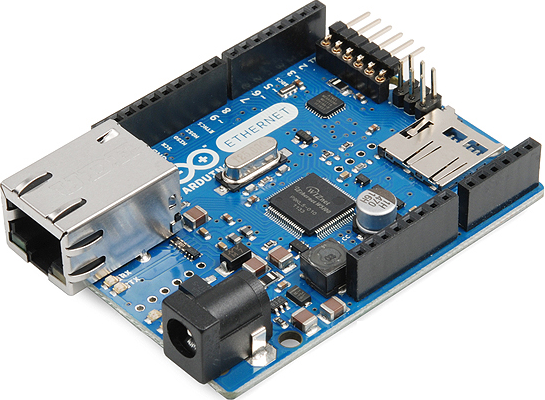

ARDUINO ETHERNET

Tarjeta única que integra el ATMEGA328, el microcontrolador Arduino Uno con el Arduino Ethernet Shield. Tiene 14 pines de entradas/salidas digitales, 6 salidas analógicas, un oscilador de 16 MHz de cristal, una conexión RJ45, un conector Jack, un cabezal ICSP y un botón reset.

Nota: Los pines 10, 11, 12 y 13 se reservan para hacer interface con el módulo Ethernet y no deberían ser usados para otra cosa. Esto reduce el número de pines disponibles a 9, con 4 disponibles para salida PWM.

También podría añadirse un módulo Power over Ethernet (PoE) a esta tarjeta.

El Ethernet difiere de otras tarjetas en que no tiene un chip driver USB a serie incorporado, pero tiene una interface Wiznet Ethernet. Esta es la misma interface encontrada en los dispositivos Ethernet Shield.

Incorpora un lector de tarjetas microSD, que puede ser usado para guardar archivos que sirvan en la red, accesibles a través de la librería SD. El pin 10 está reservado para la interface Wiznet. El SS para la tarjeta SD está en el pin 4.

El pin 6 para el cabezal de programación serie es compatible con el cable USB FTDI o con las tarjetas USB a serie FTDI-style básica. Incluye soporte para reseteo automático, permite que los códigos sean subidos sin presionar el botón de reset de la tarjeta. Cuando se conecta a un adaptador USB a serie, el Arduino Ethernet es alimentado desde el adaptador.

Características:

• Microcontrolador: ATmega328.
• Voltaje de operación: 5 V.
• Voltaje de salida de conexión (recomendada): 7-12 V.
• Voltaje de salida de conexión (límites): 6-20 V.
• Pines de entrada/salida digitales: 14 (4 de los cuales proveen salida de PWM).
• Pines Arduino reservados:
• 10 a 13 usados para SPI.
• 4 usados para tarjeta SD.
• 2 de interrupción W 5100 (cuando está en puente).
• Pines de salida analógicos: 6.
• Corriente DC por cada pin de entrada/salida: 40 mA.
• Corriente DC para pines de 3.3 V: 50mA.
• Memoria flash: 32Kb (ATmega328) de os cuales 0.5 Kb son usados por el gestor de arranque.
• SRAM: 2 Kb (ATmega328).
• EEPROM: 1 Kb (ATmega328).
• Velocidad de reloj: 16 MHz.
• Controlador Ethernet integrado W 5100 TCP/IP.
• Tarjeta Micro SD, con transistores de voltaje activos.

Alimentación:

La alimentación externa puede venir desde un adaptador AC a DC (wall-wart) o de una batería. El adaptador puede ser conectado uniendo un conector de 2.1 mm de centro positivo al conector de alimentación Jack de tu tarjeta. Los conectores de la batería pueden ser insertados en los terminales GND y Vin del conector POWER.

La tarjeta puede operar con un suministro externo de 6 a 20 volts. Si se suministra menos de 7 V, el pin de 5 V puede proporcionar menos de cinco volts y la tarjeta puede funcionar inestablemente. Si se usan más de 12 V, el regulador de voltaje se puede calentar y dañar la tarjeta. El rango recomendado es de 7 a 12 volts.

Los pines de alimentación son los siguientes:

• VIN. La entrada de voltaje de la tarjeta Arduino cuando se esta usando una fuente de energía externa (opuesto a los 5 V desde la conexión USB u otra fuente de energía regulada. Puedes darle tensión a través de este pin o, si suministras voltaje vía conector Jack, puedes acceder a él por este pin).
• 5 V. Este pin proporciona una salida regulada de 5 V desde el regulador incorporado en la tarjeta. La tarjeta puede tomar tensión desde el conector Jack de energía DC (7-12 V), el conector USB (5 V) o el pin WIN de la tarjeta (7-12 V). Tomar energía a través de los pines de 5 V o el de 3.3 V no sigue la conexión del regulador y puede dañar tu tarjeta. No lo recomendamos.
• 3.3 V. Suministro de 3.3 volts generado por el regulador incorporado. La corriente máxima generada es de 50mA.
• GND. Pines de tierra.

El módulo opcional PoE es diseñado para extraer energía desde un cable Ethernet categoría 5 de par trenzado:

• Certificado por la IEEE802.3af.
• Baja salida de ruido y onda (100 mVpp).
• Rango de entrada de voltaje de 36 V a 57 V.
• Protección de sobrecarga y cortocircuito.
• Salida de 9 V.
• Convertidor DC/DC de alta eficiencia: tipo 75% @ 50% de carga.
• Aislamiento de 1500 V (entrada a salida).

Memoria:

El ATmega328 tiene 32 KB (con 0.5 KB usados por el gestor de arranque). También tiene 2 KB de SRAM y 1 KB de EEPROM (que se puede leer y escribir con la librería EEPROM).

Entrada y salida:

Cada uno de los 14 pines digitales de la tarjeta Ethernet pueden ser utilizados como salida o entrada, usando las funciones pinMode(), digitalWrite() y digitalRead(). Operan a 5 V. Cada pin puede proveer o recibir un máximo de 40 mA y tiene un resistor pull-up interno (desconectado por defecto) de 20-50 kOhms. Adicionalmente, algunos pines tienen funciones especializadas

• Serie: 0 (RX) y 1 (TX). Usado para recibir (RX) y transmitir (TX) datos serie a nivel TTL.
• Interrupciones externas 2 y 3. Estos pines pueden ser configurados para disparar una interrupción con un nivel de valor bajo, un flanco de subida o bajada o un cambio de valor. Ver la función attachInterrupt() para mas detalles.
• PWM: 3,5,6,9 y 10. Proveen una salida PWM de 8-bit con la función analogWrite().
• SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Estos pines soportan comunicación SPI usando la librería SPI.
• LED:9. hay un LED incorporado conectado al pin digital 9. Cuando el pin tiene valor ALTO, el LED se enciende, cuando el pin esta en BAJO, se apaga. En la mayoría de las otras tarjetas Arduino, este LED se encuentra en el pin 13. Está en el pin 9 de la tarjeta Ethernet porque el pin 13 se usa como parte de la conexión SPI.

La tarjeta Ethernet tiene 6 salidas analógicas, etiquetadas de A0 hasta A5, cada una de las cuales proporciona 10 bits de resolución (1024 diferentes valores). Miden desde tierra a 5 volts por defecto, aunque es posible cambiar el rango superior e inferior usando el pin AREF y la función analogReference(). Adicionalmente, algunos pines tienen funciones específicas

• TWI: A4 (SDA) y A5 (SCL). Soporta comunicación TWI usando la librería Wire.

Hay  otro par de pines en la tarjeta

• AREF, voltaje de referencia para entradas análogas. Para ser usada con analogReference().
• Reset. Lleva esta línea a BAJO para resetear el microcontrolador. Típicamente usado para adicionar un botón de reseteo para estructuras armadas que tienen su botón bloqueado.

Ver también el mapeo de pines Arduino y de puertos ATMega328.

Comunicación:

El Ethernet Arduino tiene grandes facilidades para comunicarse con tu computador, otro Arduino u otros microcontroladores.

La librería SoftwareSerial permite la comunicación serie con cualquiera de los pines digitales del Uno.

El ATmega328 también soporta comunicación TWI y SPI. El software Arduino incluye una librería Wire para simplificar el uso del bus TWI; ver la documentación para más detalles. Para la comunicación SPI, usar la librería SPI.

Esta tarjeta también se puede conectar a una red de cables vía Ethernet. Cuando se conecta a una red, necesitarás darle una dirección IP y una dirección MAC. La librería Ethernet es totalmente compatible.

El lector de tarjeta microSD incluido se puede acceder vía librería SD. Cuando se trabaja con esta librería, el SS está en el pin 4.

Programación

Es posible programar la tarjeta Arduino Ethernet de 2 formas: a través del conector de programación de 6 pines, o con un programador externo ISP.

El conector de programación serie de 6 pines es compatible con los cables USB FTDI y las tarjetas de conexión USB a serie básicas incluyendo el conector Arduino USB-serie. Incluye soporte para reseteo automático, lo que permite subir los sketchs sin presionar el botón de reseteo de la tarjeta. Cuando se conecta a un adaptador USB FTDI, el Ethernet Arduino se alimenta desde el adaptador.

También puedes programar la tarjeta Ethernet con un programador externo como el AVRISP mkII o el USBTinyISP. Para configurar tu ambiente de subida de los códigos con un programador sigue estas instrucciones. Sin embargo, esto borrará el gestor de arranque serie.

Todos los códigos de ejemplo de Ethernet funcionan como si estuvieran corriendo en módulos Ethernet Shield. Asegúrate de cambiar la configuración de red a las especificaciones propias.

Características físicas:

El largo y ancho máximo del PCB Ethernet son de 2.7 y 2.1 pulgadas respectivamente, con el conector RJ45 y el conector Jack que se extienden fuera de este rango. 4 orificios para tornillos permiten que la tarjeta se una a cualquier superficie o carcasa. Notar que la distancia entre los pines digitales 7 y 8 es de 160 milésimas de pulgada (0.16”), que ni siquiera es múltiplo del espacio de los otros pines, que es de 100 milésimas de pulgada.

Configuración:

Con esta tarjeta necesitas cambiar los archivos boards.txt en tu directorio Arduino (encuéntralo en: “Arduino-00xx > hardware > arduino”) con esta versión mas actualizada que también incluye la tarjeta Mega ADK

• Arduino 0022 o más antiguo: boards.txt.
• Arduino 1.0 beta: boards1.0.txt.

Si quieres usar el cable FTDI para descargar tus códigos al Ethernet Arduino, por favor revisa esta guía: actualizar el gestor de arranque Arduino Ethernet a su última versión.

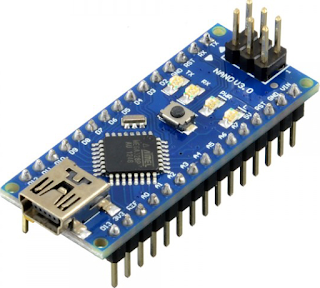

ARDUINO NANO

El Arduino Nano es una pequeña, pero poderosa tarjeta basada en el ATmega328. Posee las mismas funcionalidades que un Arduino UNO, solo que en un tamaño reducido. Para programarla solo se necesita de un cable Mini USB.

Características:

• Microcontrolador: ATMega328
• Voltaje de operación: 5 V
• Voltaje de alimentación (Recomendado): 7-12 V
• I/O Digitales: 14 (6 son PWM)
• Memoria Flash: 32 KB
• EEPROM: 1KB
• Frecuencia de trabajo: 16 MHz
• Dimensiones: 0.73″ x 1.70″

ARDUINO FIO

El Arduino Funnel  I / O (FIO) es una placa diseñada por Shigeru Kobayashi, basado en el diseño original de LilyPad.

Funnel es un conjunto de herramientas para ejecutar su idea físicamente, y se compone de bibliotecas de software y hardware. Mediante el uso de Funnel, el usuario puede interactuar con los sensores y/o actuadores con varios lenguajes de programación tales como ActionScript 3, Processing, y Ruby.

Arduino Fio es compatible con Funnel. Tiene conexiones para una batería de polímero de litio e incluye un circuito de carga a través de USB. Un zócalo XBee está disponible en la parte inferior de la placa. El Fio ha sido diseñado para ser reprogramable de forma inalámbrica.

Nota: El conector miniUSB se utiliza para cargar la batería solamente. Para cargar nuevo firmware, necesitará una conexión serie externa a través de un FTDI Basic, cable FTDI, u otra conexión serie.

Nota: El zócalo XBee y conexión FTDI viven en los mismos pines TX / RX del ATmega328. Usted tendrá que quitar el módulo XBee mientras reprograma mediante serie. Le recomendamos que utilice un gestor de arranque inalámbrico siempre que sea posible para evitar este paso.

Características:

• ATmega328V funcionando a 8MHz
• Arduino Bootloader
• XBee socket
• Compatible con baterías de polímero de litio
• Cargador LiPo MCP73831T
• Reset button
• On/Off Switch
• Status/Charge/RSSI LEDs

ARDUINO LYLIPAD 328

Tarjeta de desarrollo Arduino LilyPad consistente en un ATmega 328 con el gestor de arranque Arduino y un mínimo número de componentes externos para mantenerlo lo más pequeño y simple posible. La tarjeta funciona desde 2 a 5 V. La versión más nueva del LilyPad presenta un reseteo automático para una programación aún más fácil. ¡La parte de atrás del LilyPad es completamente plana! Ahora usamos un conector de programación de montaje en superficie para que el conector tenga un contacto correcto.

Esta versión del LilyPad ahora usa el nuevo ATmega328 a 8 MHz. Arduino 0016 es compatible con el Arduino Pro Mini 328/8 MHz. Usa esta configuración cuando trabajes con el LilyPad 328.

El LilyPad es una tecnología desarrollada por Leah Buechley y diseñada en coordinación con Leah y SparkFun. Cada LilyPad fue diseñado de manera creativa para que tengan grandes pads de conexión que le permiten ser cosidas a cualquier prenda. Varias entradas, salidas, formas de alimentación y sensores están disponibles para su uso. ¡Incluso son lavables!

Dimensiones

• 50 mm de diámetro externo.
• Delgado PCB de 0.8mm.
